Produkte und Preise für die Hallen-Warmluft-Rückführung

Temperatur-Ausgleich bis 20 Meter Hallenhöhe

Hochleistungs-Hallenventilator 03.312 für vertikalen Luftstrom sowie freie Ausrichtung. Spritzwasserschutz IP54.

03.310  –  IP54 bis 14 m Hallenhöhe

Hochleistungs-Hallenventilator 03.312 für vertikalen Luftstrom sowie freie Ausrichtung. Spritzwasserschutz IP54.

03.312  –  IP54 bis 20 m Hallenhöhe

Industrie-Deckenventilatoren 03.310 / 03.312

Technik

  • Schneller Temperaturausgleich in Hallen bis 20m Höhe
  • Hergestellt für den industriellen 24-Stunden-Einsatz
  • Enger Luftkegel für hohe Wurfweite ohne Zugbelästigung
  • Übertemperatur-Sicherung
  • Hervorragende Energieeffizienz:

Ausstattung

  • IP54 Staubschutz und Spritzwasserschutz
  • 2-Fach-Schutz gegen Stapler: Gitter und Ketten
  • Inklusive Aufhängung (Ketten, Deckenhaken)
  • Laufruhe in jeder Betriebslage
  • Steckerfertig komplett montiert
  • 03.310 Wurfweite für Hallen bis 14m Höhe
  • 03.312 Wurfweite für Hallen bis 20m Höhe

Temperatur-Ausgleich bis 16 Meter Hallenhöhe

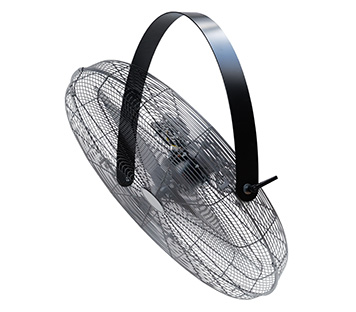

Deckenventilator 03.291 im Schutzgitter. Mit Kettenset für staplersicheren Betrieb in jeder Lage.

03.291  –  Komplett montiert, steckerfertig

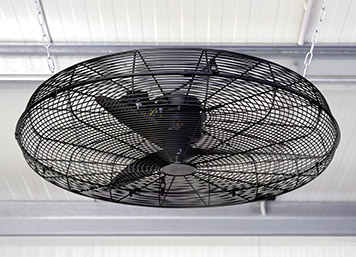

Deckenventilator 03.291 im Schutzgitter. Mit Kettenset für staplersicheren Betrieb in jeder Lage.

03.293  –  Gitter, Flügel, Motor separat gepackt (für minmales Versand-Volumen)

Industrie-Deckenventilatoren 03.291 / 03.293

Technik

  • Schneller Temperaturausgleich in Hallen bis 16m Höhe
  • Hergestellt für den industriellen 24-Stunden-Einsatz
  • Enger Luftkegel für hohe Wurfweite ohne Zugbelästigung
  • Übertemperatur-Sicherung
  • Hervorragende Energieeffizienz:

Ausstattung

  • 2-Fach-Schutz gegen Stapler: Gitter und Ketten
  • Inklusive Aufhängung (Ketten, Deckenhaken)
  • Laufruhe in jeder Betriebslage
  • Styroporfrei verpackt
  • 03.291 steckerfertig komplett montiert
  • 03.293 flach verpackt für geringes Export-Volumen

Temperatur-Ausgleich bis 10 Meter Hallenhöhe

Industrie-Deckenventilator 03.210 von Fenne KG

03.210 – Profis für Hallen bis 10m Höhe

Industrie-Deckenventilator 03.211 in schwarz

03.211 – Variante Farbe schwarz

Industrie-Deckenventilator 03.214 mit kurzer Stange 44cm

03.214 – kurze Bauform für Kranbahn

Industrie-Deckenventilatoren 03.210 – 03.214

Qualität

  • Hergestellt für den industriellen 24-Stunden-Einsatz
  • Vollmetallausführung
  • Extra-Leistung, Zuverlässigkeit und Sicherheit
  • Energiesparmotor mit hohem Kupferanteil
  • Abstimmung auf zuverlässig hohe Wurfweite
  • Styroporfrei verpackt

Extra-Sicherheit

  • Zusätzliches Sicherheitsstahlseil
  • Übertemperatur-Sicherung
  • 3-fach-Achsverschraubung
  • Komplett montiert (bis auf Flügel)

Prinzip Deckenventilatoren

Bis 10m Hallenhöhe sind unsere offenen Industrie-Deckenventilatoren unsere effektivste und effizienteste Lösung für die Hallenheizung. Wir optimieren diese Produktreihe daher seit 35 Jahren konsequent für die industrielle Warmluft-Rückführung.

Für die Warmluft-Rückführung ist es wichtig, dass die Wärme den Boden erreicht. Ansonsten verbleibt ein „Kältesee“ am Boden, der sich schwer oder gar nicht auflöst. Wir garantieren mit unseren Ventilatoren für die angegebene Wurfweite (Hallenhöhe) und den kompletten Temperaturausgleich.

Mit den Drehzahlreglern unten auf dieser Seite bleibt die Warmluftrückführung frei von Zugbelästigung und Staubaufwirbelung. Die Temperatursteuerung schaltet die Ventilatoren nach der Differenz immer zum richtigen Zeitpunkt ein und aus.

Temperatur-Ausgleich bis 10 Meter Hallenhöhe   –
IP54 Staub- und Spritzwasserschutz

Hallen-Deckenventilator 03.222. Mit Staub- und Spritzwasserschutz IP54, Sicherheits-Drahtseil und Leistung bis 10m Hallenhöhe.

03.222  –  IP54 und 69 cm Bauhöhe

Industrie-Deckenventilator 03.224 IP54 mit kurzer Stange 44cm.

03.224  –  IP54 und 44 cm Bauhöhe für Kranbahn

Industrie-Deckenventilatoren 03.222 – 03.224

Das Upgrade für rauhe Umgebung

  • 03.222/244 haben alle Vorteile von 03.210 und zusätzlich:
  • Staubschutz IP54
  • Spritzwasserschutz IP54
  • Schutzart TÜV-Hannover geprüft
  • Edelstahlkugellager
  • Anschlussdose selbstdichtend

Fenne-Qualität am Beispiel 03.222

12 gute Gründe für IP54 Industrie-Deckenventilator 03.222

Temperatur-Ausgleich bis 10 Meter Hallenhöhe   –
HVLS – wenn das Design entscheidet

Industrie-Deckenventilator 03.240 HVLS Durchmesser 2,67m

03.240  Durchmesser 2,67 Meter

Industrie-Deckenventilator XXL 03.240

Repräsentativ und effektiv im Winter und Sommer

  • Durchmesser 2,67 Meter
  • HVLS-Prinzip: Hohes Volumen bei geringer Drehzahl
  • Massive Qualitäts-Bauweise
  • Hohlraumprofil-Flügel
  • 5-Stufen-Fernbedienung
  • Drehzahl 40 bis 88 U/min
  • 100W – hoch-energieeffizient
  • Luftumwälzung 39.200 m3/h
  • Energie-Effizienz 2,6 W/1000 m³/h
  • Gewicht Brutto / Netto: 30,2 kg / 23,8 kg
  • Vorwärts- und Rückwärtslauf
  • Sicherheits-Stahlseil
  • Nur für Trägermontage
  • Nur für Montagehöhe über 3,6 m
  • Keine Kombination mit Regler 03.431
Industrie-Deckenventilator 03.240 HVLS Durchmesser 2,67m

Wichtig:

Bitte beachten Sie die Besonderheiten großer Deckenventilatoren für den Hallenheizungs-Einsatz:

Im Winter soll die Wärmluft möglichst unbemerkt verteilt werden. Luftzug ist unbedingt weitestmöglich zu vermeiden. Gleichzeitig muss aber die Warmluft auch den Boden erreichen, damit kein Kältesee verbleibt.

Je größer nun aber der Durchmesser des Deckenventilators ist, umso massiver wird auch die Luftsäule und die Luftbewegung in Ventilatornähe. Wir haben bei unserem Ventilator 03.240 mit dem Durchmesser von 2,67 Metern einen sinnvollen Kompromiss gewählt, um dieses Design auch für die Hallenheizung zu ermöglichen.

Einsatz-Empfehlungen der Deckenventilatoren 03.240 im Winter:
– Bis 8m Entfernung vom Ventilator befinden sich keine festen Arbeitsplätze.
– Die Drehzahl wird begrenzt, so dass die Warmluft sanft den Boden erreicht.
– Die Mitarbeiter haben jederzeit Einflussmöglichkeit auf Betrieb und Drehzahl.
– Die Arbeitsschutzbestimmungen zur maximalen Luftströmungs-Geschwindigkeit werden eingehalten.

Planung bei Hallen mit Personen-Aufenthalt:
Wir empfehlen für die Warmluft-Rückführung einen Ventilator 03.240 auf maximal 300m2 Hallenfläche. Aus den oben genannten Gründen ist es nicht sinnvoll, durch größere Durchmesser und höhere Drehzahlen eines Ventilators die Fläche pro Ventilator weiter zu vergrößern.



Kontakt

1 + 3 =

Preisliste

Bitte erfragen Sie das Passwort zum Download per email oder Telefon 05773 1436.

Umluftventilatoren Preisliste Fenne KG

2.-Wahl-Geräte

Fragen Sie nach dem neuesten Stand an 2.-Wahl-Geräten mit voller Garantie und 10-50% Preisnachlass. Per email oder Telefon 05773 1436.





Händler-Preisliste

Bitte fordern Sie die Händler-Preisliste per email oder Telefon 05773 1436 an.

Umluftventilatoren Preisliste Fenne KG Händler

Ausschreibungs-Texte

Katalog Warmluft-Rückführung

Prospektblatt Heizkosten senken mit Industrie-Deckenventilatoren, ein PDF von Fenne KG

Regelungen und Steuerungen

Stufenlose Regelung, manuelle Bedienung  03.403 – 03.406

Regelung der Strömungsgeschwindigkeit
Besonders in Arbeitsplatznähe kann die Luftströmungs- Geschwindigkeit der Ventilatoren nach Bedarf eingestellt werden.

Stromverbrauch gering halten
Mit der passenden Geschwindigkeit halten Sie auch den Stromverbrauch gering und schonen die Motoren.

Technik

  • Prinzip: Spannungsregelung durch Triac-Phasenanschnitt
  • “Vollspannungs-Startfunktion” oder “Sanftstart-Funktion” konfigurierbar
  • Nullpunkterkennung zur Vermeidung von Stromspitzen
  • Lastsicherung
  • beleuchteter Netzschalter
  • Mindestdrehzahl intern einstellbar
  • Maximaldrehzahl intern einstellbar
  • robustes Industriegehäuse für einfache Installation
  • IP54 spritzwassergeschützt
Zubehör stufenloser Drehzahlregler 03.403 zur Regelung von bis zu vier Ventilatoren.

Geeignet für die Ventilatoren

- 03.210 bis 03.224
- 03.284 bis 03.285
- 03.291 bis 03.293



Typenreihe

- 03.403 0,3 - 1,5 A
- 03.404 0,8 - 3,0 A
- 03.405 1,3 - 5,0 A
- 03.406 2,6 - 10,0 A
Drehzahlregler nach nach dem Phasenanschnitt-Prinzig sollen prinzipbedingt möglichst ausgelastet sein. Es muss neben der maximalen Last (A) auch die minimale Last beachtet werden.

Stufenlose Regelung, 0-10V Eingang    03.413 – 03.416

Elektronische stufenlose Drehzahlsteller, z.B. für die Gebäudeleittechnik

  • Prinzip: Spannungsregelung durch Triac-Phasenanschnitt
  • Regelung über 0-10 V oder Modbus (anstelle Drehknopf)
  • Einstellungen über Modbus oder im Gerät:
    – Minimum- und Maximum-Drehzahl
    – Ausschalt-Level
    – Vollstart oder Sanftstart
    – 0-10 VDC oder 0-20 mA
  • Fernbedienungseingang für Start-Stop oder Timer
  • Beleuchteter Ein/Aus-Schalter
  • LED-Betriebsanzeige
  • IP54 spritzwassergeschützt



Geeignet für die Ventilatoren

– 03.210 bis 03.224
– 03.284 bis 03.285
– 03.291 bis 03.293

Typenreihe

– 03.413    0,3 –   1,5 A
– 03.414    0,8 –   3,0 A
– 03.415    1,5 –   6,0 A
– 03.416    2,6 – 10,0 A
Drehzahlregler nach nach dem Phasenanschnitt-Prinzig sollen prinzipbedingt möglichst ausgelastet sein. Es muss neben der maximalen Last (A) auch die minimale Last beachtet werden.



Drehzahlregler 5-stufig, Trafo-Regler    03.423 – 03.426

Drehzahlreglung auf Transformator-Basis
Traforegler regeln die Ventilatoren besonders leise und motorschonend.
Ein weiterer Vorteil ist, dass bei Traforeglern keine Mindestlast zu beachten ist. Der 5A-Regler darf also z.B. auch mit einem Motor 0,1A betrieben werden.

Konfiguration der Ausgangsspannungen
Die 5 Schaltstufen können nach Wunsch mit folgenden Ausgangsspannungen konfiguriert werden:
80V, 110V, 140V, 170V, 190V, 230V (werksseitig 110V bis 230V).
Mögliche Anwendungen:
– geringere Mindestdrehzahl
– Begrenzung der Maximaldrehzahl
– Schaltreihenfolge umkehren

Trafo-Drehzahlregler 5-stufig geeignet für alle Ventilatoren von Fenne KG

Geeignet für alle Ventilatoren,
außer 03.240, 03.271, 03.272, die bereits mit Fernregler geliefert werden.

Typenreihe

- 03.423 0 - 2,2 A
- 03.425 0 - 5,0 A
- 03.416 0 - 7,5 A

Warmluftrückführungs-Regler    03.431

Automatischer Temperatur-Ausgleich:  Die Ventilatoren laufen immer wenn es Sinn macht und pausieren, wenn die Wärme verteilt ist.

Die Ventilatoren gleichen den Temperaturunterschied zwischen Decke und Boden meist in wenigen Minuten aus. Daher ist es in vielen Umgebungen sinnvoll, die Ventilatoren nicht durchlaufen zu lassen.

Das Gerät erfasst mit zwei Fühlern (inbegriffen) die Temperatur an Decke und Boden. Übersteigt die Temperaturdifferenz der beiden Fühler den eingestellten Wert, werden die Ventilatoren automatisch eingeschaltet. Die Ausschalt-Temperaturdifferenz kann getrennt vorgegeben werden. Das Display zeigt ständig beide Temperaturwerte, Schaltzustand sowie eventuelle Fehlermeldungen.
Anschlusswert 4A – mit einem handelsüblichen Schütz beliebig erweiterbar.

Warmluftrückführungs-Regler 03.431 von Fenne KG - Zubehör für Deckenventilatoren

Geeignet für alle Ventilatoren

Intervall-Schalter    03.436

Betriebs- und Pausen-Intervall direkt einstellen

Praktische und preiswerte Lösung zum automatischen Schalten der Ventilatoren nach dem eingestellten Intervall. Die Betriebszeit und die Pausenzeit kann ohne Programmierung direkt an zwei Reglern zwischen 3 und 60 Minuten (o.a.) justiert werden.
Das Modul wird mit Aufputz-Gehäuse IP55 geliefert. Im Gehäuse ist auf der DIN-Schiene noch Platz für weitere Module, z.B. Hauptschalter, Wochenschaltuhr, Schalter für Dauerbetrieb. Anschlusswert 8A – mit einem handelsüblichen Schütz beliebig erweiterbar.

Intervall-Schalter 03.436 - Betriebs- und Pausen-Intervall direkt einstellen.

Geeignet für alle Ventilatoren
